ฟีดด้านล่างอุปกรณ์ Vibroflot เดินโครงเสาเข็มสำหรับดินเหนียวนุ่มปรับปรุงดิน

BVEM Bottom Feed Vibroflot Walking Pile Frame Type ใช้สำหรับการปรับปรุงดินเหนียวดินตะกอนดินอ่อน

Vibro-bottom feed เป็นแอปพลิเคชั่นเสริมของ vibroflotation แบบดั้งเดิมเพื่อขยายขอบเขตเทคโนโลยี vibroflotation ที่เกี่ยวข้อง

วิธีการสั่นแบบพิเศษที่สามารถทำให้วัสดุเติมได้โดยตรงที่ตำแหน่งด้านล่างของรูเจาะตามเวลาจริงของการทำเสาเข็มผ่านท่อป้อนอาหารที่แนบมากับอุปกรณ์การสั่นไหว และดำเนินการทำเสาหินหรือกองทราย

การพัฒนาการสั่นของฟีดด้านล่าง:

1. กำหนดขอบเขตของการสั่นสะเทือนที่ใช้ได้ สามารถใช้สำหรับการปรับปรุงดินตะกอน การก่อสร้างนอกชายฝั่ง การก่อสร้างวิธีการแบบแห้ง และโครงการที่ต้องใช้เส้นผ่านศูนย์กลางการควบคุมอย่างถูกต้อง

2. ตามเงื่อนไข อุปกรณ์ที่กำหนดเองสามารถรับรู้เพื่อดำเนินการก่อสร้างภายใต้สถานการณ์ที่แตกต่างกัน

3. สามารถบันทึกข้อมูลการก่อสร้างกระบวนการทั้งหมดและการก่อสร้างอัตโนมัติได้

4. อำนวยความสะดวกในการลดของเสียของหินและดำเนินการก่อสร้างด้านสิ่งแวดล้อมและสีเขียว

5. แห้ง น้ำ และเชื่อมโยงของอากาศและน้ำวิธีสามารถรับรู้

6. สามารถตระหนักถึงการก่อสร้างหินบด

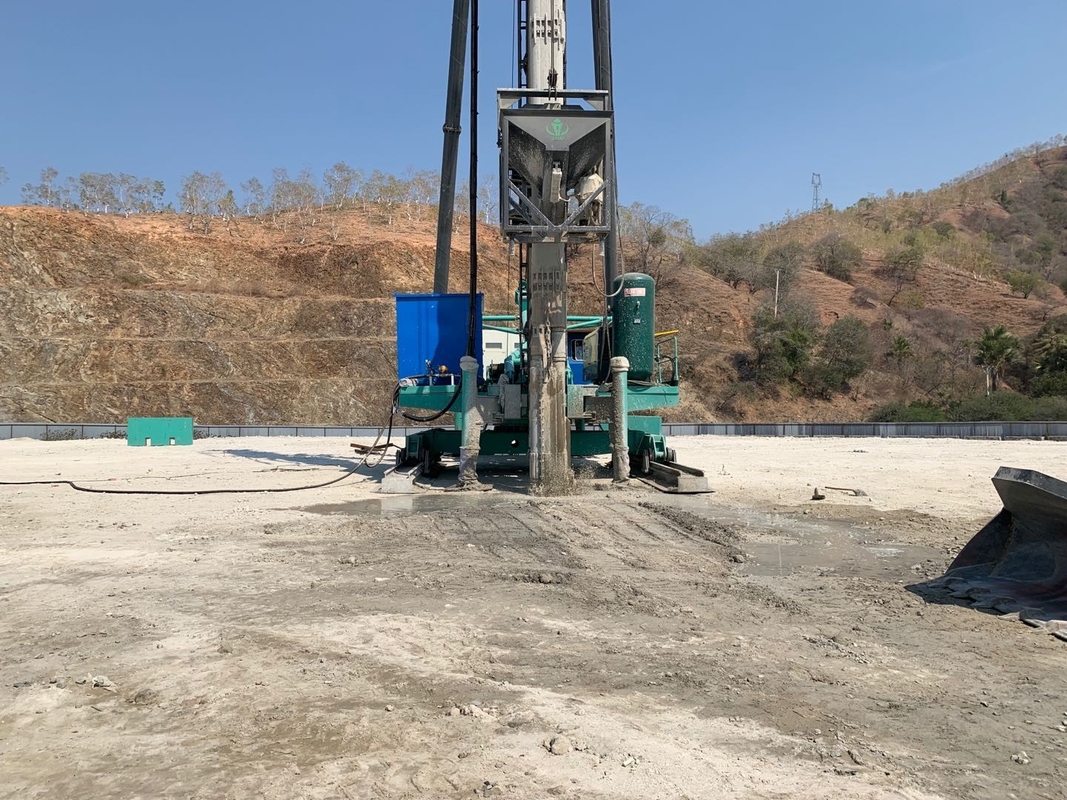

โครงเสาเข็มเดินไวโบรฟลอตฟีดด้านล่าง

โปรไฟล์โครงสร้าง

โครงสร้างหลักของระบบไวโบรฟลอตฟีดด้านล่างแบบเฟรมกองเดิน:

1. BJZC-BFS-400-180 เครื่องสั่นพร้อมช่องแรงดันอากาศล็อคสองชั้นที่ออกแบบ

2. โครงเสาเข็มเดิน ZB200 รองรับเสาสูง 38 เมตร

3. ถังติดตามพร้อมรางน้ำ

4. ระบบควบคุมคุณภาพการก่อสร้างอัตโนมัติทั้งกระบวนการ

ลักษณะ

1. โพรงแรงดันอากาศล็อคสองชั้น:

ดังแสดงในภาพที่ 2 สัญญาณตำแหน่งของช่องความดันล็อคสองชั้นที่สะท้อนโดยเซ็นเซอร์เพื่อระบุประตูห้องด้านบนและประตูห้องล่างเปิดและปิดสลับกัน ความดันอากาศบางอย่างจะคงอยู่ในท่อทำให้ว่างเปล่าเสมอเพื่อให้แน่ใจว่ารวดเร็ว การตกของหิน

ในการก่อสร้างพื้นที่นอกชายฝั่ง สามารถหลีกเลี่ยงไม่ให้น้ำจากภายนอกไหลเข้าสู่ท่อส่งก๊าซ หรือแม้แต่ไหลกลับสู่โพรงได้อย่างมีประสิทธิภาพอุปกรณ์ระบบนี้ใช้กันอย่างแพร่หลายในโครงการที่มีความลึกของเสาเข็มขนาดใหญ่หรือโครงการเสาหินแบบสั่นสะเทือนใต้น้ำ

2. โครงเสาเข็มเดิน:

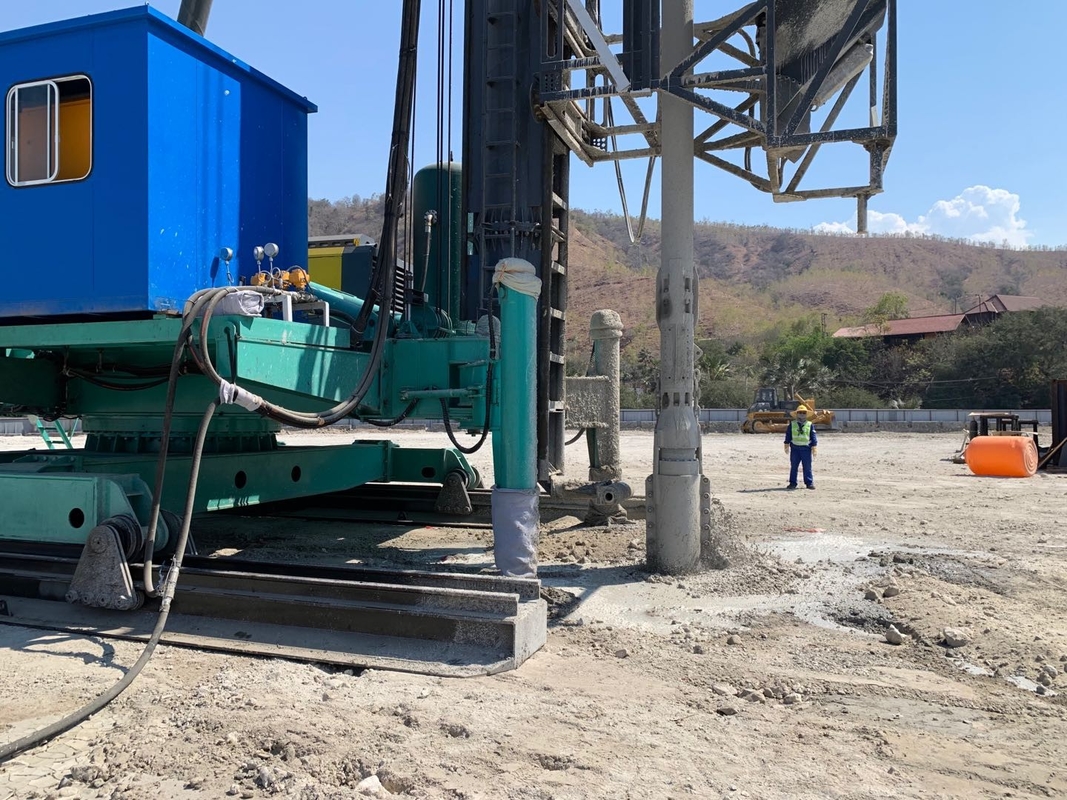

โครงฐานไม่เพียงแต่สามารถเคลื่อนที่ไปรอบๆ และหมุนได้ 360 องศาด้วยเครื่องสั่น แต่ยังเคลื่อนย้ายอุปกรณ์ก่อสร้างทั้งหมด (เครื่องอัดอากาศ ถังเก็บอากาศ เครื่องกำเนิดไฟฟ้า ตู้ควบคุม ฯลฯ) บนแพลตฟอร์มเดียวโดยรวม เพื่อให้ได้ขนาดใหญ่ -การตอกเสาเข็มพื้นที่ต่อหน่วยและหลีกเลี่ยงการสิ้นเปลืองเวลาของอุปกรณ์เสริมในการก่อสร้างแต่ละชิ้นที่เคลื่อนย้ายไปพร้อมกับเสาเข็มในการก่อสร้างที่ดินขนาดใหญ่ สามารถประหยัดเวลาและค่าใช้จ่าย และปรับปรุงประสิทธิภาพการก่อสร้างได้อย่างมีประสิทธิภาพ

3. ถังติดตามพร้อมรางน้ำ :

ความจุถังพิกัดของถังยกคือ 1.2m3 และความลาดเอียงภายในมากกว่ามุมพักของหินเพื่อให้แน่ใจว่าวัสดุบรรจุได้อย่างราบรื่นประตูวัสดุที่ควบคุมโดยกระบอกสูบอากาศสามารถรับรู้ถึงการเปิดประตูถังและรางปิดช่องตามลำดับ

มันถูกยึดติดกับรางและเลื่อนขึ้นและลงภายใต้การกระทำของเชือกลวดเหล็กเสริมกว้านช่วยทำให้กระบวนการป้อนและลำเลียงทั้งหมดมีความเสถียรสะดวกและมีประสิทธิภาพมากขึ้น

4. ระบบการจัดการบันทึกข้อมูลการก่อสร้างอัตโนมัติ:

สามารถรับรู้ฟังก์ชันการควบคุมระยะไกลของอุปกรณ์หลายชนิด เช่น การเริ่มและหยุดเครื่องสั่น การตั้งค่าพารามิเตอร์คุณภาพของเสาเข็ม การป้อน และวาล์วในระหว่างการก่อสร้าง พารามิเตอร์การก่อสร้างต่างๆ รวมถึงปริมาณของสารเติมแต่งจะถูกบันทึกไว้ในแบบเรียลไทม์เพื่อให้ทราบถึงการตรวจสอบกระบวนการทั้งหมด ควบคุมกระบวนการก่อสร้าง และรับประกันการก่อสร้างที่แม่นยำ

ประสิทธิภาพการใช้งานและการก่อสร้าง

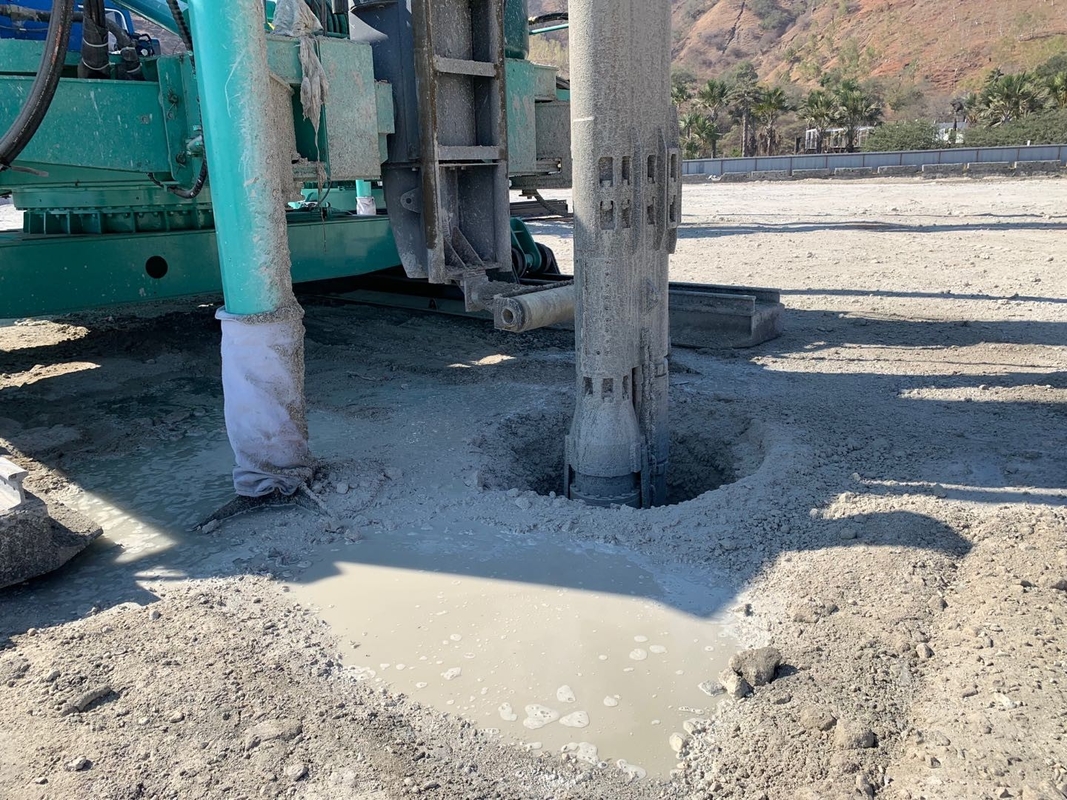

ผลิตภัณฑ์นี้ประสบความสำเร็จในการก่อสร้างที่ดินของโครงการก่อสร้างการสั่นไหวแบบบรรจุด้านล่างของท่าเทียบเรือตู้คอนเทนเนอร์แห่งใหม่ในอ่าว Tiba ประเทศติมอร์ตะวันออกจำนวนกองกรวดทั้งหมดประมาณ 37000 กอง ช่วงความลึกของเสาเข็มคือ 15 ~ 21 ม. เวลาทำรูโดยเฉลี่ยคือ 15 ~ 25 นาที เวลาในการเข้ารหัสคือ 30 ~ 35 นาที เวลาทำงานของทั้งกองคือ 50 ~ 70 นาที และค่า SPT การเจาะสูงสุดมากกว่า 50 ครั้ง

ผู้ผลิตระบบไวโบรฟลอตฟีดด้านล่าง--Beijing Vibroflotation Engineering Machinery Co.,Ltd (BVEM)

1. สิบปี R&D ในระบบฟีดด้านล่างชุดแรกของซัพพลายเออร์ vibroflot ฟีดด้านล่างซึ่งสามารถแสดงระดับสูงในประเทศจีน

2. หัวหน้าบรรณาธิการของมาตรฐานการผลิตไวโบรฟลอตไฟฟ้าของจีน

3. ผู้วิจัยและผู้พัฒนาระบบควบคุมและจัดการคุณภาพกระบวนการสั่นสะเทือนทั้งกระบวนการ

4. โครงการ China Three-Gorge, สะพานฮ่องกง-จูไห่-มาเก๊า และผู้เข้าร่วมโครงการใหญ่ๆ ในประเทศอีกหลายสิบโครงการและความก้าวหน้าทางเทคนิค
