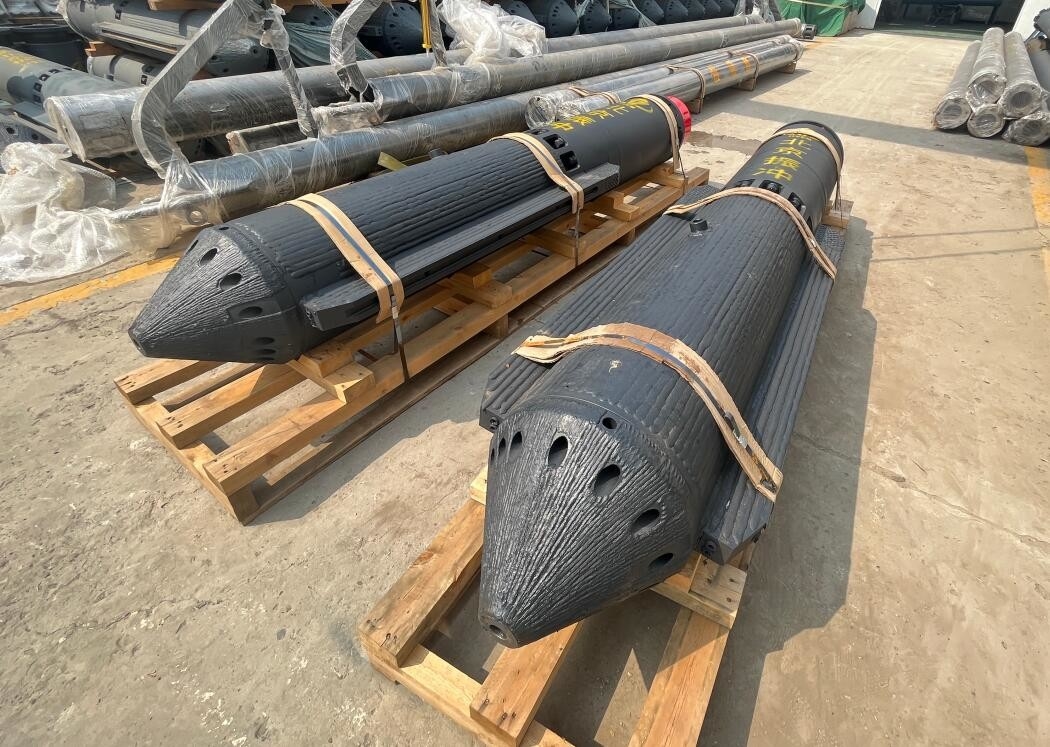

เครื่องตอกเสาเข็ม Vibroflotation ขนาด 450 มม. 260 กิโลวัตต์เพิ่มความจุแผ่นดินไหว

เครื่องตอกเสาเข็มแบบสั่นสะเทือนขนาด 450 มม. 260 กิโลวัตต์ ช่วยเพิ่มความสามารถในการรองรับแผ่นดินไหว

ส่วนประกอบของระบบ Vibroflotation

1.หัวห้อย

มีการเชื่อมต่อกับอุปกรณ์ยกและติดตั้งที่ด้านบนของระบบการสั่นไหว ซึ่งเป็นส่วนสำคัญในการสร้างความมั่นใจในการสร้างระบบการสั่นสะท้านทั้งหมดอย่างปลอดภัยคานโค้งรองรับมีบทบาทในการรองรับและป้องกันสายเคเบิลและท่อน้ำ

• ท่อต่อ

บทบาทชี้นำในกระบวนการทำเสาเข็มสายเคเบิลและท่อน้ำไหลผ่านระหว่างการก่อสร้าง เมื่อความต้องการน้ำมีมาก สามารถใช้เป็นท่อประปาได้โดยตรงเพิ่มหรือลดจำนวนและความยาวของท่อต่อเพื่อให้ตรงตามข้อกำหนดของความลึกของการทำเสาเข็มในการก่อสร้าง

• แดมเปอร์สั่นสะเทือน

มันเป็นของส่วนที่เปราะบางขจัดผลกระทบของการสั่นสะเทือนของท่อต่อ ( part2) และอุปกรณ์เสริมบน vibroflot ระหว่างการก่อสร้าง

• เครื่องยนต์

มอเตอร์ใต้น้ำสำหรับอุปกรณ์สั่นสะเทือนมันขับเคลื่อนบล็อกนอกรีตในตัวสั่นสะเทือน (ตอนที่ 5) เพื่อหมุนผ่านเพลาหลัก

• ร่างกายสั่นสะเทือน

รวมบล็อกประหลาดหลังจากที่มอเตอร์หมุน แรงสั่นสะเทือนในแนวนอนจะถูกส่งไปยังชั้นดินโดยรอบเพื่อทำให้ดินที่ยุบตัวหรือวัสดุเพิ่มเติมเป็นกอง

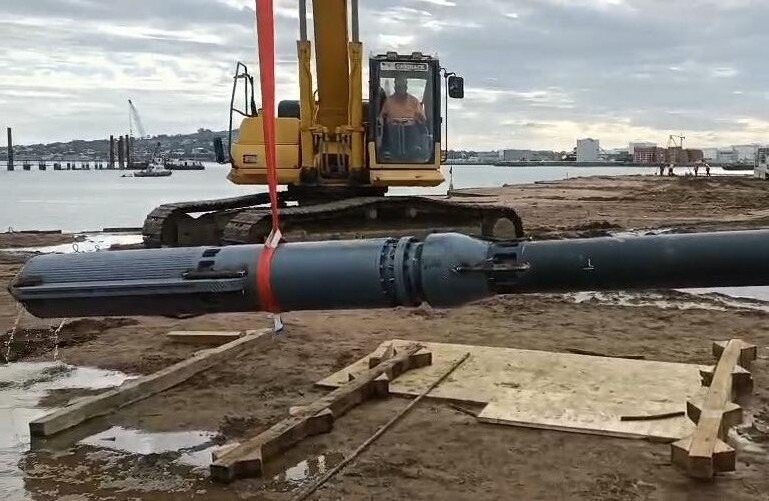

กรณีโครงการอุปกรณ์ vibroflot ของ BVEM

โครงการเสริมเสาเข็มเสาหินสั่นสะเทือนของการขุดบ่อปลา

เมื่อวันที่ 4 กรกฎาคม พ.ศ. 2565 โครงการเสริมเสาเข็ม Vibroflotation Gravel Pile ของการขุดบ่อปลา Bay Longbei ที่ระดับต่ำกว่า 305 เมตรซึ่งดำเนินการโดย Beijing vibroflotation Engineering Machinery Co., Ltd. โครงการเสาเข็มสั่นสะเทือนและผนังตัดคอนกรีตพลาสติกเสร็จสมบูรณ์ .

โดยการเพิ่ม Vibroflotation Gravel Piles สองแถวที่ทั้งสองด้านของแกนกลางของเขื่อน (ตำแหน่งหลักของกำแพงที่ตัดออก) ไม่เพียงแต่เน้นย้ำถึงฟังก์ชันการรวมตัวของ Vibroflotation Gravel Piles เท่านั้น แต่ยังเกี่ยวข้องกับการทำให้เป็นของเหลวของ Vibroflotation Gravel Piles รากฐานการถมดิน เพิ่มความกระชับของตัวเขื่อน และเพิ่มความต้านทานแรงเฉือนด้านข้างของมวลดิน เพื่อให้ชั้นถมดินของตัวเขื่อนสามารถเข้าถึงการตกตะกอนของมวลดินรอบกำแพงตัดก่อนการก่อสร้างได้ ของกำแพงตัดในเวลาเดียวกัน Vibroflotation Gravel Piles ช่วยลดความเสียหายของแรงภายนอกที่ผนังป้องกันการรั่วซึม ลดแรงกดบนผนัง ทำให้เขื่อนมีความเสถียรมากขึ้น และมีผลป้องกันการซึมที่ยืดหยุ่นของผนังป้องกันการซึมของคอนกรีตพลาสติกมากขึ้น โดดเด่น

ปริมาณงานรวมของโครงการเท่ากับ 10694.69 เมตรในการรักษา Vibroflotation Gravel Piles บริษัทของเราใช้อุปกรณ์ vibroflotation ขนาด 75kW สำหรับการดำเนินงานความลึกเฉลี่ย 13.3 เมตร เส้นผ่านศูนย์กลางเสาเข็ม 0.8 เมตร ระยะเสาเข็ม 2.0 เมตร แบบเสาเข็มเป็นแบบเสาเข็มสี่เหลี่ยมใช้หินที่มีขนาดอนุภาค 0.5-0.7 ซม. และกำลังรับแรงอัดมากกว่า 85mpa และความสามารถในการรับน้ำหนักของฐานรากที่ผ่านการบำบัดแล้ว FAK≥150kPa

จีนมืออาชีพผู้ผลิตไวโบรฟล็อต--ปักกิ่ง vibroflotation วิศวกรเครื่องจักร co., ltd (BVEM)

- จัดเตรียมบริการทั้งกระบวนการ

การวิเคราะห์ทางธรณีวิทยา
ผู้เชี่ยวชาญทางธรณีวิทยาของ BVEM สนับสนุนลูกค้าในการวิเคราะห์สถานการณ์ดินอย่างมืออาชีพและให้คำแนะนำในการแก้ปัญหาที่เป็นไปได้

การออกแบบการสั่นสะเทือน
โดยผลการวิเคราะห์และการคำนวณ ช่วยลูกค้ากำหนดรูปแบบการออกแบบ vibroflotation รวมถึงรูปแบบเสาเข็ม ความลึกของเสาเข็ม เส้นผ่านศูนย์กลางของเสาเข็มและปริมาตรของหินป้อน ฯลฯ และวิธีการควบคุมคุณภาพตลอดจนวิธีทดสอบ

การเลือกอุปกรณ์
ในแง่ของสถานการณ์ทางวิศวกรรม โดยคำนึงถึงเทคโนโลยี ต้นทุนและระยะเวลาในการก่อสร้าง ขอแนะนำรุ่น vibroflots ที่มีกำลังการผลิตที่เหมาะสมและประสิทธิภาพด้านต้นทุนสูง

โครงการก่อสร้าง
ตามสถานการณ์ของวิศวกรรม ให้กำหนดโครงร่างองค์กรก่อสร้างที่เป็นไปได้ รวมถึงจำนวนหน่วยก่อสร้าง ขั้นตอน และลำดับของการก่อสร้าง

การติดตั้งและการว่าจ้าง
วิศวกรบริการไปถึงไซต์งานเพื่อเป็นแนวทางในการติดตั้งและการว่าจ้างอุปกรณ์ ตรวจสอบให้แน่ใจว่าอุปกรณ์ทำงานได้ตามปกติ

แนวทางการก่อสร้าง
วิศวกรที่มีประสบการณ์ในการก่อสร้างอย่างเต็มที่จะสาธิตการทำงานของการสั่นไหวและฝึกอบรมผู้ปฏิบัติงานของลูกค้า ช่วยให้ลูกค้าเข้าใจกระบวนการก่อสร้างและวิธีการควบคุมคุณภาพ
